Часто задаваемые вопросы по трубы тестирования.
-
Что является общей рекомендацией метода неразрушающего контроля для НКТ?
-
Что такое обнаруживаемость методов неразрушающего контроля для различных типов дефектов?
-
Мы были выполнены давления проверка герметичности и любые утечки найден. Должен ли я сделать Вихретоковые труб тестирования в теплообменниках?
-
Какую информацию я пошлю вам подготовить предложение для трубки тестирования?
- Материал
- O.D. Внешний диаметр
- I.D. Внутри Диаметр
- Толщина стены
- Количество трубок
- Длина труб
- Прямые или U-образный изгиб
- Ребристых или нет
- Чистота уровне
-
Вы тестирование также U-образный изгиб часть трубы?
-
Что чистоты уровня, необходимого для различных метода и кто может выполнить эту очистки?
-
У нас есть около 50 теплообменников в инсталляции с сотнями труб и планирования для отключения. Это будет первый раз после 5 лет службы. Как мы можем организовать трубки тестирования в течение короткого периода 3-4 недель?
-
Как выглядит типичный доклад для трубки тестирования?
- статистические диаграммы
- рекомендации для следующего отключения
- дополнительных сечений показаны позиции дефектов
- Исторические управления и системы планирования (MAPS) с историческими данными и качественных изменений во время службы
Техника таблице |
ET |
RFT |
XRFT |
MFL |
IRIS |
LOTIS |
|
1 |
Ферромагнитные: углерода и низколегированной стали, хром-молибденовый, SeaCure, дуплекс |
X |
X |
X |
X |
||
2 |
Ферромагнитные трубка с неферромагнитных плавники: алюминий, медь, нержавеющая сталь |
X |
X |
X |
X |
||
3 |
Неферромагнитных: нержавеющая сталь, медь, алюминий и титановые сплавы, Inconel* |
X |
X |
X |
|||
4 |
Неферромагнитных с плавниками, монометаллических труб |
X |
X |
X |
|||
5 |
Неферромагнитных с плавниками, биметаллических труб |
X |
X |
X |
|||
| * - некоторые не ферромагнитных сплавов может быть также частично ферромагнитных - принять особое внимание при выборе правильного метода в связи с возможным большую ошибку interpretaion | |||||||
Таблица 1. Полезные другой метод неразрушающего контроля для труб инспекции зависит от типа металла.
Обнаруживаемость различных методов неразрушающего контроля зависит также от вида испытуемых материалов. Посмотрите на два ниже таблицы для основной информации. Пожалуйста, обратите внимание, что эта информация касается проведения тестирования от поверхности ID без доступа с поверхности ОД. Если мы проводим тестирование из ситуации О.Д. будет обратным.
Повреждение механизма |
Обычные Вихретоковые* |
RFT |
XRFT |
MFL |
IRIS (UT) |
LOTIS (Laser) |
|
1 |
В.Д. Генеральный стены Потеря |
Да |
Да (Ограниченной) |
Не Доступно |
Не Доступно |
Да |
Да |
2 |
О.Д. Генеральный стены Потеря |
Да |
Не Доступно |
Не Доступно |
Не Доступно |
Да |
Не Доступно |
3 |
В.Д. Коррозия |
Да |
Не Доступно |
Не Доступно |
Не Доступно |
Да (Ограниченный размер ямы) |
Да |
4 |
О.Д. коррозия пятнами |
Да |
Не Доступно |
Не Доступно |
Не Доступно |
Да |
Нет |
5 |
В.Д. Крекинг, коррозионное растрескивание под напряжением |
Да |
Не Доступно |
Не Доступно |
Не Доступно |
Нет |
Да (Ограниченной) |
6 |
О.Д. Крекинг, коррозионное растрескивание под напряжением |
Да |
Не Доступно |
Не Доступно |
Не Доступно |
Нет |
Нет |
7 |
Объемный Дефекты |
Да |
Не Доступно |
Не Доступно |
Не Доступно |
Да (Ограниченной) |
Не Доступно |
| * - Вихретоковый содержит также некоторые весьма специфические методы, как полностью или частично насыщенных ET, мотор Вращающийся ET, ET Array, импульсные ET, насыщенный низкочастотный ET (SLOFEC) | |||||||
Таблица 2. Техника дефектоскопии Таблица для неферромагнитных Трубы.
Повреждение механизма |
Обычные Вихретоковые* |
RFT |
XRFT |
MFL |
IRIS (UT) |
LOTIS (Laser) |
|
1 |
В.Д. Генеральный стены Потеря |
Да(Ограниченной) |
Да |
Да |
Да(Ограниченной) |
Да |
Да (Ограниченной |
2 |
О.Д. General Wall Loss |
Не Доступно |
Да |
Да |
Да (Ограниченной) |
Да |
Не Доступно |
3 |
В.Д. Pitting |
Да (Ограниченной) |
Да |
Да |
Да |
Да (Limited pit size) |
Да |
4 |
О.Д. Pitting |
Не Доступно |
Да |
Да |
Да |
Да |
Нет |
5 |
В.Д. Cracking, Stress Corrosion Cracking |
Да (Ограниченной) |
Да |
Да |
Нет |
Нет |
Да (Ограниченной) |
6 |
О.Д. Cracking, Stress Corrosion Cracking |
Не Доступно |
Да |
Да |
Нет |
Нет |
Нет |
7 |
Объемный Дефекты |
Нет |
Да |
Да |
Нет |
Да (Ограниченной) |
Не Доступно |
| * - Вихретоковый содержит также некоторые весьма специфические методы, как полностью или частично насыщенных ET, мотор Вращающийся ET, ET Array, импульсные ET, насыщенный низкочастотный ET (SLOFEC) | |||||||
Таблица 3. Техника дефектоскопии Таблица для ферромагнитных Трубы.
Утечка тестирование является важным, но вы знаете, что любые утечки только сейчас. Вихретоковый контроль давая Вам гораздо больше информации о качестве трубы и стены потерь, трещины, pittings, носить шрам и т.д. Эти дефекты могут распространяться во время службы и утечки может произойти позже. Правильное управление этим информация, дающая шанс, чтобы избежать очень дорого не плановых отключений.
Для различных материалов и размеров труб мы используем различные датчики. Перед отправкой предложение и быть готовыми к мобилизации мы должны Основные технические данные, как:
U-образный изгиб части трубы можно также тестирование, но в целом с использованием только ET из-за короткой и гибкой зондов Бобин. Поперечное сечение согнутых части должны быть как кольцо не как Elipse. Минимальный радиус должен быть не менее 300 мм. Другие методы неразрушающего контроля для тестирования U-образные изгибы, не применяются, потому что слишком долго и rigit зондов.
Для вихретокового контроля и других электромагнитных методов это требует генеральной уборки, как во время отключения типичные для повышения качества передачи тепла фактор. Такая очистка может быть сделал, но утвержденные местной компании с сертификатом для продуктов утилизации отработанного масла. Много раз наш представитель, начиная mobilistaion несколько дней назад и сотрудничать с командой проведения очистки.
К сожалению, для IRIS метод и ЛОТИС ID поверхность должна быть чистой на высшем уровне. Поверхность должна быть без любого масштаба или ржавчины. ЛОТИС дополнительно потребовать удаления масла или капли воды.
50 теплообменник для 3-4 недели это действительно огромное количество и проверка 100% процентов это очень трудно в этот период, но и не нужно. 5 лет в sercice это важное время для Первое обследование. Лучше всего выбрать для тестирования наиболее важных теплообменников, если вы знаете, какой являются критическими или принять все теплообменники, но для проверки выбрать только 20% труб. Результаты этого тестирования даст вам важную информацию об общем уровне качества. Если некоторые труб будет в не приемлемых условиях, чем тестирование должно быть расширение до 50 или 100%.
Типичный отчет для трубки тестирования содержит 3 общей части.Первая часть доклада содержит все основные технические сведения об измерении, материал, строительство, идентификационные номера и клиентом.

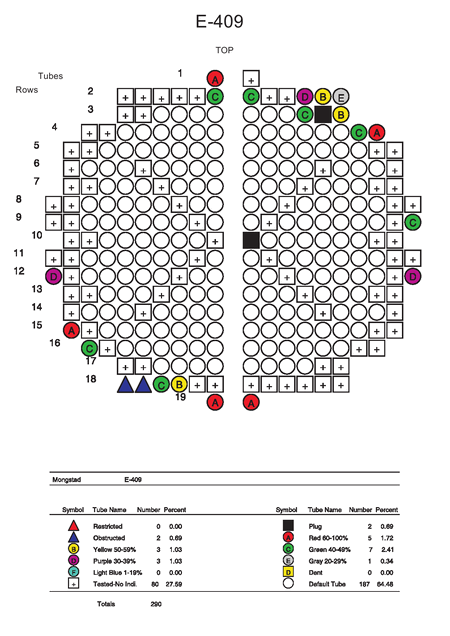

Вторая часть трубной Диаграмма (ТСД) с учетом всех труб на передней лист теплообменники. Использование нескольких различных цветов и знаков или букв, клиент может увидеть изображение общего состояния. Различные цветы и письма сообщить нам о существующих дефектов и размер ставки до номинального thicknes стену трубы. Диапазон толщины стенки теряет можно отрегулировать требованию к клиентов.

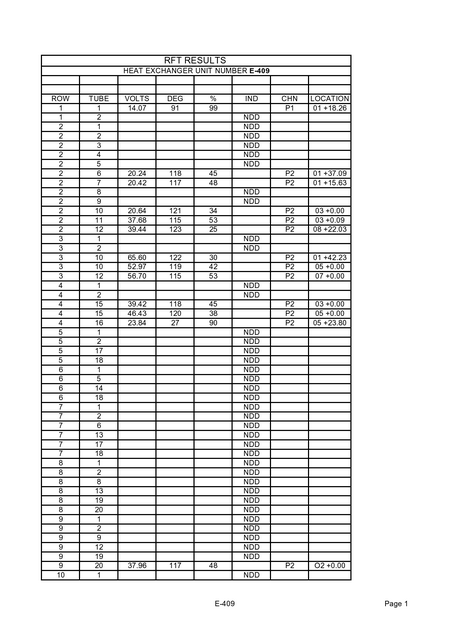

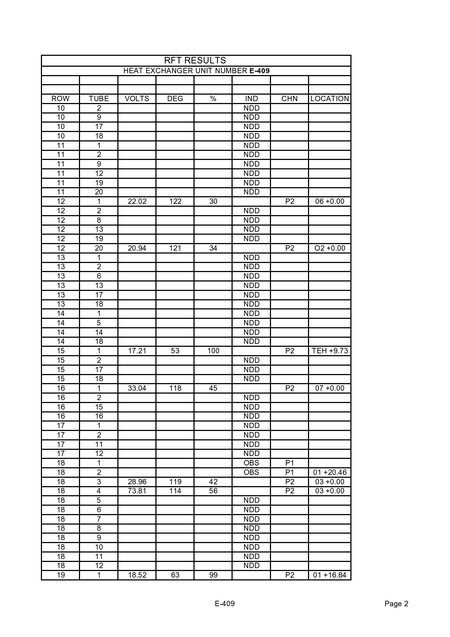

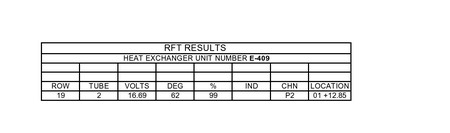

В последней части доклада представлена информация обо всех выводов, размер и процент к стене толщиной отношения. Позиция в длину трубки можно измерять с ТСД или из ближайшего Паштет трубка. Другая информация, как угол и напряжение сигнала, а для руководителя для дополнительного анализа проверки данных
Кроме того, мы можем добавить некоторые очень конкретные замечания или заключения, как:
