Повышенной дальности Ультразвуковой контроль - LRUT труб

Повышенной дальности Ультразвуковой контроль (LRUT) метод является одним из самый большой методу НК обнаружены и разработаны в последние 20 лет. В некоторых группах NDT назвал руководствуясь ультразвуковых волн. Teletest^® является дальним ультразвукового неразрушающего контроля (НК), разработанная для обнаружения потерь металла в трубе-работы. Это эхо-системы, направленной на проверку больших объемов материала из одной точки тест. Его первоначальная заявка была для обнаружения коррозии под изоляцией в нефтехимическом заводе труб работа, но она нашла широкое применение и в других ситуациях, где инспекции труб или трубок не доступны, например, где они похоронены, укутав на рукав или возвышающиеся над землей .
Teletest^® в первую очередь инструментом отбора.Целью инспекции является проверка длинных труб быстро со 100% охват стенки трубы и определить области коррозии или эрозии для дальнейшей оценки с использованием других методов неразрушающего контроля, такие как рентгенография или обычного ультразвукового контроля.Техника одинаково чувствительны к потерям металла с обеих наружных и внутренних поверхностей труб.

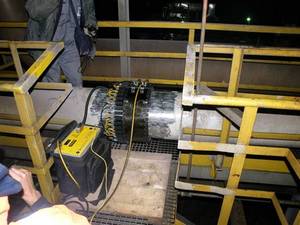

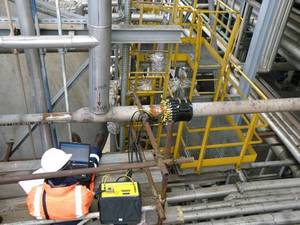

Система полностью управляется компьютером, сбор данных и отображение / анализ выполняется с помощью персонального компьютера.Оборудования в действии на 6 дюймов трубопровода показана на рисунке 1 и 16 дюймов на рисунке 2.

Принципы работы:

Teletest^® использует низкую частоту направляемых волн, работающих над звуковой частоты, распространяющихся от кольца преобразователей фиксированной вокруг трубы, Рис.2. Эти низкие частоты (в ультразвуковых выражении) необходимы, чтобы позволить соответствующим волновых мод, которые будут созданы. На этих частотах жидкость контактной жидкости между датчиками и поверхности не является необходимым, удовлетворительное ультразвуковой связи достигается с механическими или пневматическими давление на заднюю часть преобразователей для поддержания контактов с поверхности трубы.Равномерным шагом ультразвуковых преобразователей вокруг трубы окружности позволяет направляемых волн, которые будут созданы, которые распространяются симметрично относительно оси трубы. Они могут быть представлены в виде круговой волны, которая увлекает за собою трубу.Всей толщине стенки трубы возбуждается волна движения, трубы, выступающей в качестве волновода - отсюда и термин направляемых волн.

Распространение этих направляемых волн обусловлена ​​главным образом частоту волны и толщины материала. Если волна встречает изменение толщины стенки трубы, будь то увеличение или уменьшение, доля энергии отражается обратно в преобразователи, тем самым обеспечивая механизм для обнаружения разрывов. В случае труб функции, такие как кольцевому шву, увеличение толщины симметрично вокруг трубы, так что продвижение круговой волновой фронт отражается равномерно. Таким образом отраженной волны также симметрична, состоящего в основном из той же режиме, как волны падающей волны. В случае области коррозии, уменьшение толщины будет локализована, что приводит к рассеянию падающей волны в дополнение к рефлексии и режим преобразования будут происходить.Отраженная волна будет состоять из режима падающей волны плюс режим преобразуется компонентов.Режим-обменных волн, как правило, причиной трубы, чтобы продемонстрировать, как они возникают из неоднородных источников.Присутствие этих сигналов является сильным индикатором разрывов, таких как коррозия. Teletest^® способен обнаруживать и различать симметричные и изгибных волн и оба типа отображаются на дисплее.

Отражения отображаются в виде выпрямленного сигнала на дисплее амплитуды Vs расстоянии "сканирование", подобный тому, используемые в обычных ультразвуковых проверок, но с временной развертки диапазон измеряется десятками метров, а не сантиметрах.

Основным осложнением для экскурсий волновых систем, в отличие от обычных ультразвуковых проверок дисперсионный характер направляемых волн, то есть скорость самых направляемых волн зависит от их частоты. Это вызывает различные осложнения, один из которых, что для калибровки время база сканирования читать расстояние и время не требует компьютера программа для чтения в скорости для выбранной частоты тест калибровки, или "дисперсии" кривой . Существует библиотека дисперсионные кривые построены в Teletest^® программное обеспечение для диапазона диаметров труб / толщины стенок комбинаций.

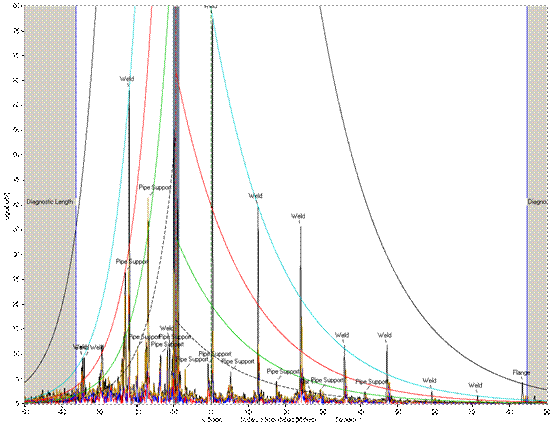

Обхват сварных швов труб производят доминирующий сигналов в виде А-скана и выступают в качестве важных маркеров, используется для установки коррекции расстоянии амплитуды (КСР) кривой на дисплее, с которой сигналы от аномалий можно сравнить - см. ниже на рисунке 3.

Области применения:

• Дороги и переправы
• Трубы электростанции
• Стояки
• Оффшорные верхних строений трубопроводов
• Jetty линий
• НПЗ трубопровод
• Химический завод трубопроводов
• Сфера ноги
• Спиральные сварные трубы
• Нержавеющая сталь трубы
• Похоронен трубы
• Вода подземных сетей

Недостатки обнаружены

• наружная коррозия
• Коррозия под изоляцией
• Внутренняя коррозия или эрозия
• Экологическая растрескиванию
• Неизвестные филиалов или подключить отверстия


Преимущества:


• Низкая стоимость скрининга со 100% покрытием
• Сосредоточение возможность оценить распределение коррозии вокруг трубы окружности
• Типичные полигоне в 60 метрах от одного места, идеальные условия могут достичь 350 метров
• Тестирование труб диаметром до 48 дюймов диаметром
• Доказанная способность на трубы в процессе эксплуатации до 125 ° С.
• Надежное обнаружение 9% сечения дефекты потери металла
• Идеально, когда обычные тестирование невозможно или очень дорого, например, зажат, изолированные, повышенный, под водой, рукавами или похоронен труб
